Debug调试之道：Dump文件的生成(附Qt示例)

前言

之前的章节讲解了WinDbg和Dump文件的相关内容，本小节将针对Qt程序如何生成Dump文件进行讲解，当然C++程序也是如此，只是通过QT编写触发崩溃的界面。并且该小节还会讲解PDB文件是什么，在Vs中如何配置项目生成PDB文件

PDB文件是什么？

PDB文件是 Windows 平台下由编译器生成的调试符号文件（也叫符号表文件），用于将二进制代码中的内存地址、机器指令与源代码中的变量名、函数名、行号等符号信息关联起来。每次生成的可执行文件都会产生一个对应的PDB文件。PDB文件包含程序的以下信息：

1.符号表：函数名、全局变量名、类名等

2.源代码映射：机器指令地址与源代码行号的对应关系

3.类型信息：数据结构的内存布局

4.编译环境：编译器版本、优化选项、代码生成参数

每一个PDB文件都会对应生成的可执行文件，因为内部含有函数名，类名和参数等重要信息，所以一般不要泄漏PDB文件，并且每次生成的PDB文件都应该进行备份保留。在使用PDB文件之前你应该注意以下几点：

1.Release模式下生成的PDB文件由于编译器优化，可能会导致函数和参数地址变换，影响调试
2.PDB文件会因为程序的代码修改重新生成，每次执行的代码生成的PDB文件都会不一样
3.PDB文件关联的程序名称要一致，如果修改了可执行程序的名称，可能会导致调试时链接不到PDB文件
4.PDB文件生成的时间戳要和程序生成的时间戳一致

PS：经验之谈....及时备份，崩溃时找不到PDB那该崩溃的是你了....

Vs中生成PDB文件

在Vs中生成PDB文件只需要在项目属性中设置即可，具体如下：

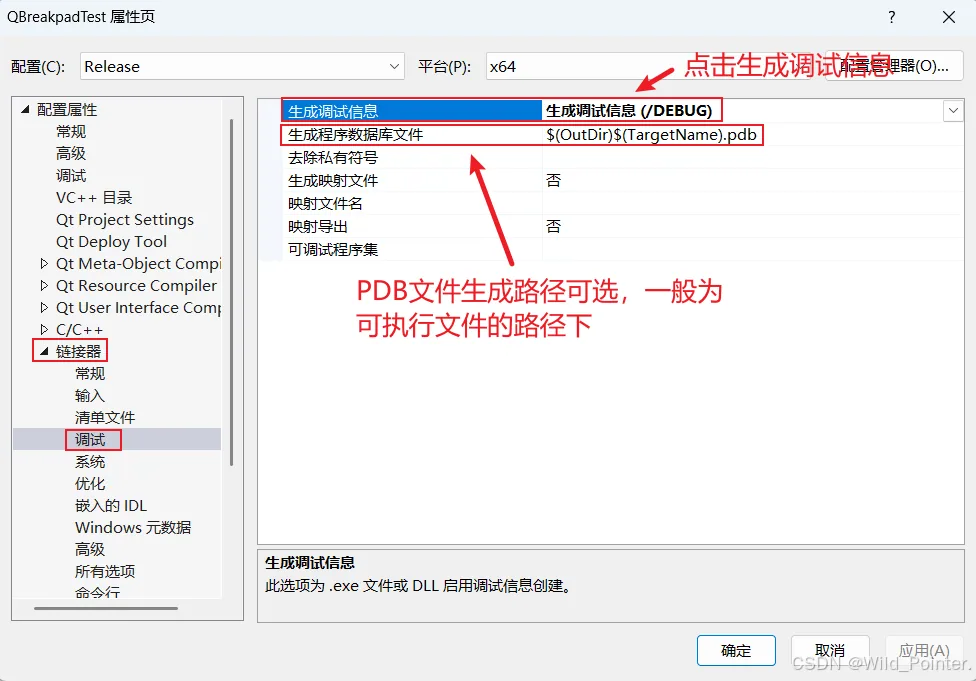

图1.VS中设置生成PDB文件

Qt的PDB文件

一般我们下载的QT源码都会含有对应PDB文件，如果在对应版本的编译器路径下的plugins文件没有找到PDB文件，那么我们可以在线下载。以下是下载链接：

Qt中PDB文件下载链接https://download.qt.io/online/qtsdkrepository/windows_x86/desktop/例如博主的是Qt6.0.0版本，我需要下载一个MSVC的编译器符号表，并且是在Windows系统的64位环境下，那么对应的下载链接如下：
下载示例https://download.qt.io/online/qtsdkrepository/windows_x86/desktop/qt6_600/qt.qt6.600.win64_msvc2019_64/

在进入到下载链接后，我们一般只需要下载后缀为.7z的文件即可，并且文件名称带qtbase的文件

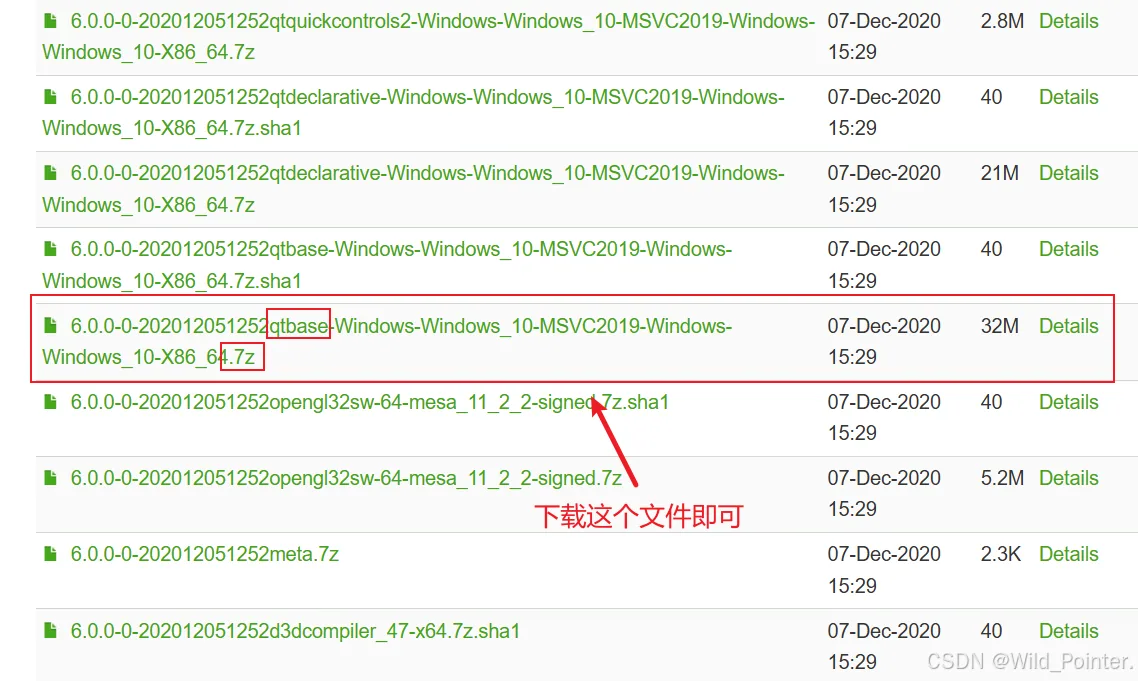

图2.下载Qt中的PDB文件示例

使用回调函数生成Dump文件

在Windows下，我们可以使用SetUnhandledExceptionFilter函数设置程序的异常回调，并且在激活的函数中使用MiniDumpWriteDump接口函数生成对应的dump文件，以下是生成Dump文件的代码，代码含有注释想清楚了解代码的可以通过注释或者文档查看。

1.dump.h

cpp

#pragma once#include <windows.h>extern LONG WINAPI ExceptionFilter(LPEXCEPTION_POINTERS lpExceptionInfo);

2.dump.cpp

cpp

#include <stdio.h>#include <windows.h>#include <dbghelp.h>#include <stdlib.h>#pragma comment(lib, "Dbghelp.lib")#include <DbgHelp.h>/*  生成MiniDump文件的核心函数*   hFile:指定已有文件    pExceptionPointers:异常信息指针    pwAppName:应用程序名称*/int GenerateMiniDump(HANDLE hFile, PEXCEPTION_POINTERS pExceptionPointers, PWCHAR pwAppName){    HANDLE hDumpFile = hFile;   //使用的文件	BOOL bOwnDumpFile = FALSE;  //是否创建了文件	MINIDUMP_EXCEPTION_INFORMATION ExpParam;    //异常信息结构	typedef BOOL(WINAPI* MiniDumpWriteDumpT)(		HANDLE,		DWORD,		HANDLE,		MINIDUMP_TYPE,		PMINIDUMP_EXCEPTION_INFORMATION,		PMINIDUMP_USER_STREAM_INFORMATION,		PMINIDUMP_CALLBACK_INFORMATION		);	MiniDumpWriteDumpT pfnMiniDumpWriteDump = NULL;	HMODULE hDbgHelp = LoadLibrary("DbgHelp.dll");    if (hDbgHelp) {        pfnMiniDumpWriteDump = (MiniDumpWriteDumpT)GetProcAddress(hDbgHelp, "MiniDumpWriteDump");    }	if (pfnMiniDumpWriteDump){        //创建新的转储文件		if (hDumpFile == NULL || hDumpFile == INVALID_HANDLE_VALUE)		{			TCHAR szFileName[MAX_PATH] = { 0 }; //文件名			TCHAR dwBufferSize = MAX_PATH;      //缓冲区大小			SYSTEMTIME stLocalTime;             //本地时间			GetLocalTime(&stLocalTime);			CreateDirectory(szFileName, NULL);            //生成带时间戳和进程信息的文件名			wsprintf(szFileName, "%s-%04d%02d%02d-%02d%02d%02d-%ld-%ld.dmp",				"v1.0",				stLocalTime.wYear, stLocalTime.wMonth, stLocalTime.wDay,				stLocalTime.wHour, stLocalTime.wMinute, stLocalTime.wSecond,				GetCurrentProcessId(), GetCurrentThreadId());            //创建转储文件			hDumpFile = CreateFile(szFileName,                GENERIC_READ | GENERIC_WRITE,       //读写权限				FILE_SHARE_WRITE | FILE_SHARE_READ, //共享模式                0,              //安全属性                CREATE_ALWAYS,  //总是创建新文件                0,              //文件属性                0);             //模板文件			bOwnDumpFile = TRUE;			OutputDebugString(szFileName);		}		//写入转储文件		if (hDumpFile != INVALID_HANDLE_VALUE){			//设置异常信息			ExpParam.ThreadId = GetCurrentThreadId();			ExpParam.ExceptionPointers = pExceptionPointers;			ExpParam.ClientPointers = FALSE;			//调用dump生成函数			pfnMiniDumpWriteDump(GetCurrentProcess(),	//当前进程				GetCurrentProcessId(),					//进程ID				hDumpFile,								//文件句柄				MiniDumpWithDataSegs,					//转储类型				(pExceptionPointers ? &ExpParam : NULL),//异常信息				NULL,									//用户流信息				NULL);									//回调信息			if (bOwnDumpFile) {				CloseHandle(hDumpFile);			}		}	}	//清理资源	if (hDbgHelp != NULL) {		FreeLibrary(hDbgHelp);	}	return EXCEPTION_EXECUTE_HANDLER;}/*	顶层异常过滤器函数*	lpExceptionInfo:异常信息指针*/LONG WINAPI ExceptionFilter(LPEXCEPTION_POINTERS lpExceptionInfo){	//如果调试器存在，继续搜索异常处理程序	if (IsDebuggerPresent()){		return EXCEPTION_CONTINUE_SEARCH;	}	return GenerateMiniDump(NULL, lpExceptionInfo, PWCHAR("test"));}

3.main.cpp

cpp

#include "dump.h"  int main(int argc, char *argv[]){    ::SetUnhandledExceptionFilter(ExceptionFilter);    return 0;}

通过这种方式生成Dump文件会有一个缺点，就是当项目程序引入的模块过多或者使用的第三方库过多的时候，如果崩溃的原因是这些第三方库导致的，那么可能不能及时的捕获异常导致无法生成Dump文件，所以使用这种方式需要给每一个线程都挂载上异常回调函数。以下是链接是minidumpwritedump接口函数的在线文档
minidumpwritedump文档https://learn.microsoft.com/zh-cn/windows/win32/api/minidumpapiset/nf-minidumpapiset-minidumpwritedumpPS：下一章将会单独讲解Qt中的Dump文件生成的第三方库qBreakpad，以上代码也适用于Qt程序

WinDbg中动态调试生成Dump文件

上一小节中提到的无法生成Dump文件的问题，我们可以使用WInDbg绑定进程，使用命令动态生成Dump文件，具体的命令如下：

bash

.dump /m 文件路径.dmp    //生成最小转储文件示例：.dump /m E:\dump\WildPointer.dmp

具体的绑定过程如下，演示使用的是WinDbg Preview

1.打开WinDbg Preview，选择文件

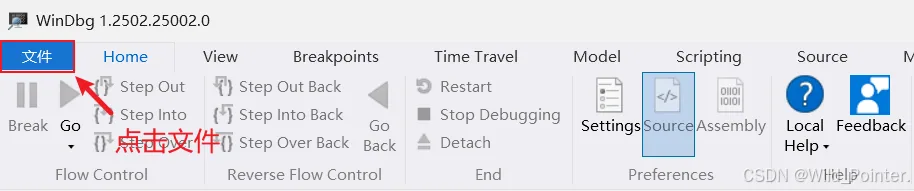

图3.WinDbg Preview中选择可执行文件

2.选择可执行文件

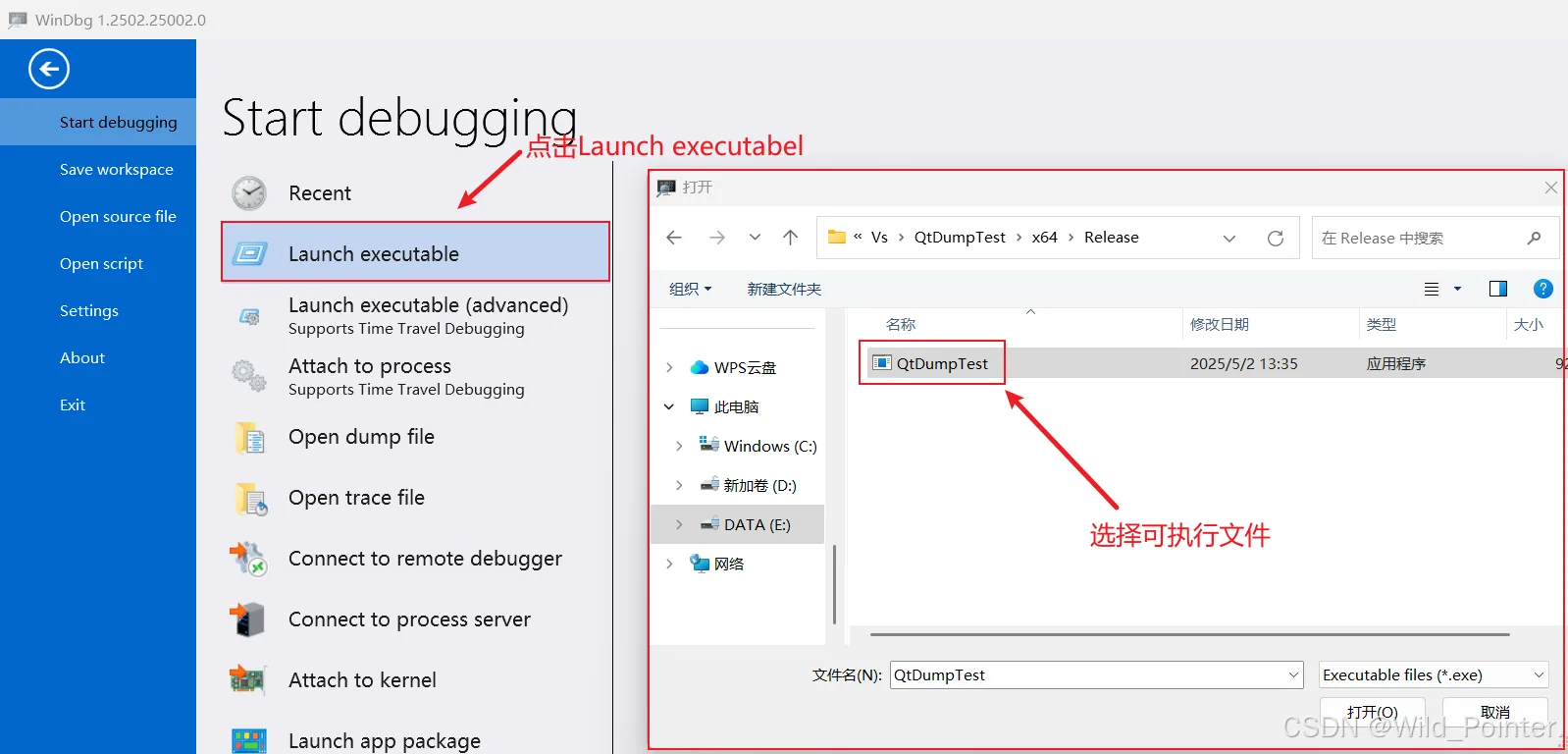

图4.选择可执行文件

3.点击GO开始执行可执行文件

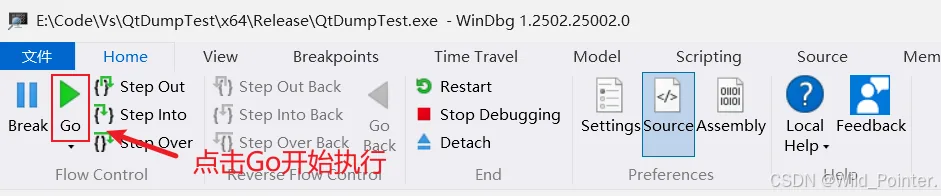

图5.执行可执行文件

4.输入.dump指令生成Dump文件

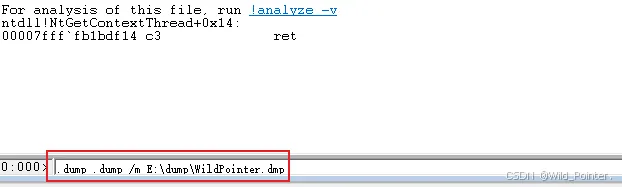

图6.动态生成Dump文件

当我们使用WinDbg绑定进程运行程序时，可能会导致Qt程序的ICons不显示或者字符乱码，这些并不会影响具体的打包后的文件，放心使用。如果有捕获的异常信息显示乱码，在WinDbg中也会输出对应的正确编码信息
PS：图6是用WinDbg10.0运行的，因为实在是调试不出输入框，WinDbg Preview中也有一样的输入框

任务管理器生成Dump文件

在任务管理器中生成Dump文件的条件比较苛刻，只有当进程还没有被系统干掉的时候，在任务管理器中右键进程，创建转存储文件才可以，这种情况一般程序发生死锁等异常则可以使用，一般比较难等到自己手动生成Dump文件系统就将进程干掉了

1.管理器中点击创建内存转储

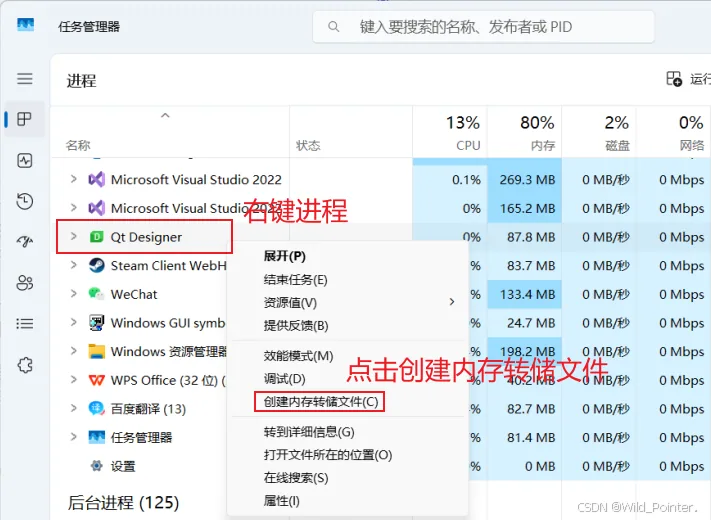

图7.管理器中创建内存转储文件

Qt示例程序

为了方便Qt开发工作者使用代码生成Dump文件，以下是博主调试程序的开源链接，大家可以在GitHub中下载下来进行调试，后续的WinDbg使用也会在这份程序的基础上讲解。

QT程序生成Dump文件https://github.com/3020Xmy/QtDumpTest
