项目实战：使用QCustomPlot实现多窗口绘制数据(支持GPU加速)

前言

本篇博客主要是使用QCustomPlot在Qt6中实现多窗口绘制数据，其中GPU加速使用的是Freeglut，项目环境为Windows x64。

项目效果

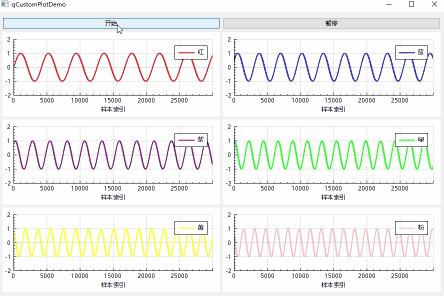

图1.项目效果

PS:由于CSDN的原因导致图片不能传输大于5MB，部分的细节没有展示

项目实现思路

主窗口qCustomPlotDemo持有六个QCustomPlot控件，数据生成在子线程DataWorker中完成，生成后的数据通过信号槽接收数据并更新曲线与坐标轴，实现主线程只负责 UI 刷新，子线程只负责数据的生成的功能。并且经过测试，当前项目支持高达5千万个点刷新不卡顿，五千万个点同时显示并且没有进行替换，项目链接中的代码已经增加类似于滑动窗口的机制，将旧数据进行了替换，读者有需要的可以自行修改代码。以下是项目构建中使用到的模块：
1.Qt Core：提供非GUI的基础服务，是所有Qt应用的基石

2.Qt GUI：提供图形用户界面所需的底层抽象，如窗口、事件、基本绘图

3.Qt OpenGL Widget：专门用于在Qt控件架构中嵌入和渲染OpenGL内容

4.Qt Print Support：提供跨平台的打印功能支持

5.Qt Widgets:提供基于控件的传统用户界面组件

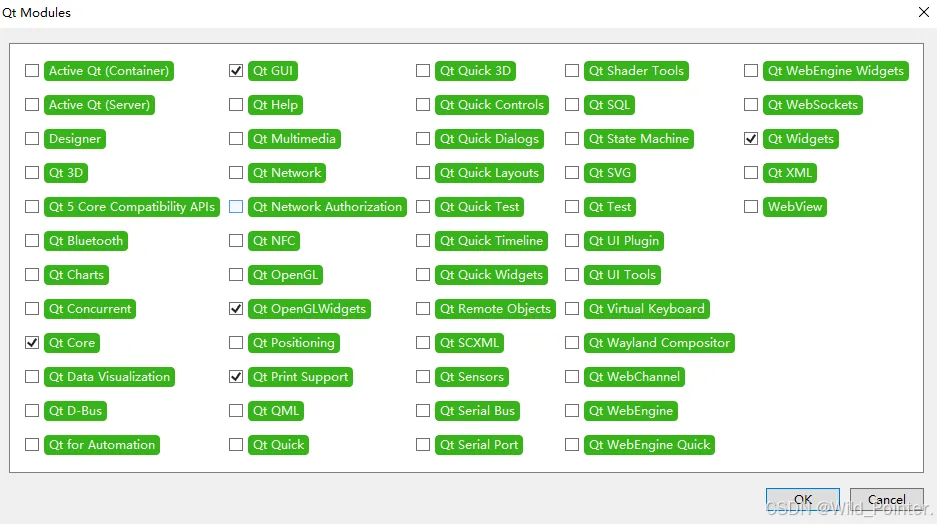

图2.导入的模块

由于项目中使用到了Freeglut，还没有配置的读者可以参考下面这篇位置，使用CMake和Visual Studio进行编译。具体链接如下
环境配置：编译并使用Freeglut工具库https://blog.csdn.net/weixin_67035108/article/details/155578244?sharetype=blogdetail&sharerId=155578244&sharerefer=PC&sharesource=weixin_67035108&spm=1011.2480.3001.8118

项目关键代码

cpp

/*  初始化信号槽*/void qCustomPlotDemo::init_Connect() {    //信号：开始按钮被点击    槽：开始生成数据    connect(m_startBtn, &QPushButton::clicked, this, &qCustomPlotDemo::handle_startGeneration);    //信号：暂停按钮被点击    槽：暂停生成数据    connect(m_pauseBtn, &QPushButton::clicked, this, &qCustomPlotDemo::handle_pauseGeneration);    //信号：数据就绪        connect(m_worker, &DataWorker::handle_sendDataReady, this, &qCustomPlotDemo::handle_showData, Qt::QueuedConnection);    // 事件循环起始时再次启用OpenGL与设备像素比，确保上下文有效    QTimer::singleShot(0, this, [this]() {        for (auto* p : m_plots) {            p->setOpenGl(true, 8);            p->replot(QCustomPlot::rpImmediateRefresh);        }    });}/*  初始化数据生成模块*/void qCustomPlotDemo::init_workerModule(){    m_workerThread = new QThread(this);    m_worker = new DataWorker(m_graphs.size());    m_worker->moveToThread(m_workerThread);    qRegisterMetaType<QVector<double>>("QVector<double>");    m_workerThread->start();}/*  开始生成数据*/void qCustomPlotDemo::handle_startGeneration(){    if (!m_running){        m_running = true;        QMetaObject::invokeMethod(m_worker, "handle_Start", Qt::QueuedConnection);    }}/*  暂停生成数据*/void qCustomPlotDemo::handle_pauseGeneration(){    m_running = false;    QMetaObject::invokeMethod(m_worker, "handle_Stop", Qt::QueuedConnection);}/*  显示数据*   idx:X轴索引    keys:    values:    lastKey:*/void qCustomPlotDemo::handle_showData(int idx, const QVector<double>& keys, const QVector<double>& values, int lastKey){    m_key = lastKey;    if (m_key <= m_capPoints) {        m_graphs[idx]->addData(keys, values);    } else {        m_graphs[idx]->data()->removeBefore(m_key - m_capPoints + 1);        m_graphs[idx]->addData(keys, values);    }    double startKey = m_key > m_capPoints ? (m_key - m_capPoints + 1) : 0;    m_plots[idx]->xAxis->setRange(startKey, m_key);    m_plots[idx]->replot(QCustomPlot::rpQueuedReplot);}

项目难点

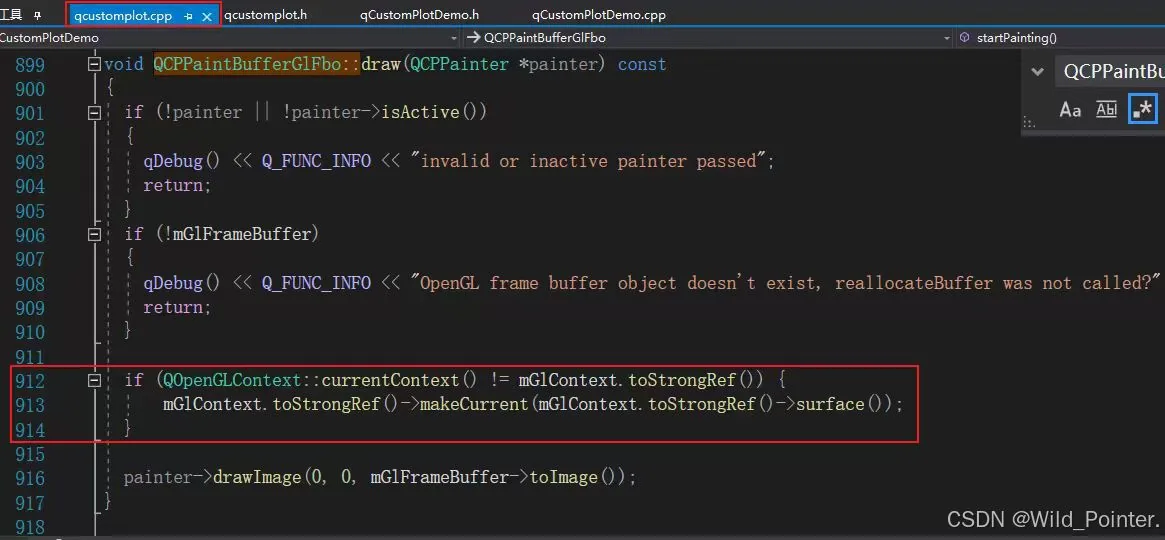

1.使用GPU加速后显示的折线图颜色异常，这时候需要我们修改QCustomPlot中的QCPPaintBuffrtGlFbo::draw代码，具体如图：

图3.修改QCustomPlot代码

具体的代码如下，可以直接复制粘贴：

cpp

if (QOpenGLContext::currentContext() != mGlContext.toStrongRef()) {      mGlContext.toStrongRef()->makeCurrent(mGlContext.toStrongRef()->surface());}

2.使用OpenGL导致像素异常，这个时候我们只需要在项目中添加上下面这段代码即可，不需要修改源码：

cpp

// 事件循环起始时再次启用OpenGL与设备像素比，确保上下文有效QTimer::singleShot(0, this, [this]() {    for (auto* p : m_plots) {        p->setOpenGl(true, 8);        p->replot(QCustomPlot::rpImmediateRefresh);    }});

项目开源链接

1.Gitee开源链接：

QCustomPlotDemo: 使用QCustomPlot实现多窗口绘制数据(支持GPU加速)https://gitee.com/Mr-Xuiiii/qcustom-plot-demo2.Github开源链接：

https://github.com/3020Xmy/qCustomPlotDemohttps://github.com/3020Xmy/qCustomPlotDemo
